油罐封头厂家分享如何辨别椭圆封头和蝶形封头

我国工业经济的发展已位于世界前列，各行业对各种封头产品的需求不断增大。炼油、化工、冶金、电力等行业的生产企业通常要使用各种圆型塔容器，圆型罐体或塔容器两头半圆的部位就是封头。封头是压力容器的主要受压部件，作用重大。压力容器加工制造企业通常以封头作为评判产品质量的依据。封头的进步开发与研究对国民经济发展有着重大意义。接下来油罐封头厂家就和大家分享一下如何辨别椭圆封头和蝶形封头。

椭圆封头在内压作用下趋圆外压作用下趋扁与和其连接的筒体恰好相反。也就是说在连接部位产生相反的径向位移，互相加强抵消了大部分径向位移使封头周向压缩(拉)应力筒体周向拉(压缩)应力减少椭圆封头和筒体连接时是没有凸变，它有弯曲半径是连续的，不产生应力,所以可以用在较高压力的容器当中，而碟形封头连接处是不连续的,产力应力,一般应用在低压容器当中;在制造上，特别是对冲压成形的、蝶形封头好加工的多，实践出真知。

碟形封头可以看作是有折边的球冠形封头。

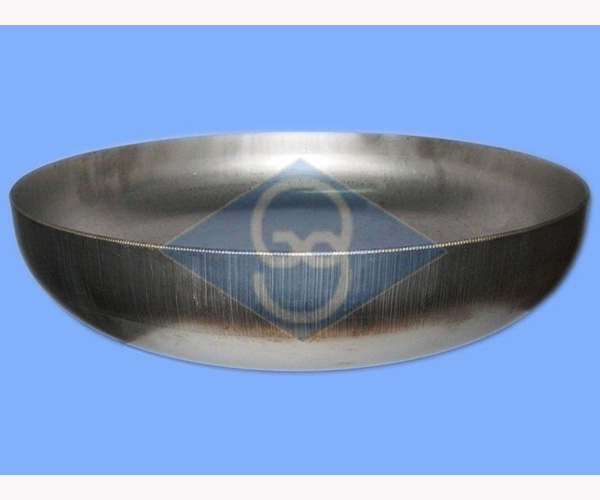

椭圆形封头是由半个椭球面和短圆筒组成，直边段的作用是避免封头和圆筒的连接焊缝处出现经向曲率半径突变，以改善焊缝的受力状况。由于封头的椭球部分经线曲率变化平滑连续，故应力分布比较均匀，且椭圆形封头深度较半球形少的多，易于冲压成型，是目前中低压容器中应用较多的封头之一。

蝶形封头是带折边的球面封头，由球面体、过渡环壳和短圆筒三部分组成，从几何形状看，蝶形封头是一不连续曲面，在经线曲率半径突变的两个曲面连接处，由于曲率的较大变化而存在着较大边缘弯曲应力。该边缘弯曲应力与薄膜应力叠加，使该部位的应力远远高于其他部位，故受力状况不佳。但过渡环壳的存在降低了封头的深度，方便了成型加工，且压制蝶形封头的刚模加工简单，使蝶形封头的适用范围较为广泛。

通过以上内容可知，蝶形封头是带折边的球面封头，由球面体、过渡环壳和短圆筒三部分组成，从几何形状看，蝶形封头是一不连续曲面，在经线曲率半径突变的两个曲面连接处，由于曲率的较大变化而存在着较大边缘弯曲应力。碟形封头可以看作是有折边的球冠形封头。
