封头的应该按标准中生产,否则容易出现质量问题

来源:http://www.gxfengtou.com/news/93.html发布时间:2018-11-13

封头在压力容器中的应用在逐年的增长,而封头在行业内都是有相对的标准,对封头的设计、制造及检验提出了相应要求,但如若在实际制造监检椭圆封头的过程中,对这些标准、规范要求不认真研究,不严格贯彻,将很容易引发质量缺陷,进而造成材料浪费及生产成本的增加。为此,现就椭圆封头设计及制造过程应注意的几个问题分别进行讨论。

一、椭圆封头设计问题

1.用碟形封头代椭圆形封头

以往,碟形封头采用较多,直到目前为止,有些工厂仍在使用碟形封头胎具压制封头,代替椭圆形封头。椭圆形曲线的曲率是逐点变化的,从几何形状看,它没有不连续处因此具有鞍好的力学性能,是目前国内外压力容器采用较多的封头形式。碟形封头是有折边的球面封头,由球形体和过渡区两个曲率部分组成,从几何形状看为不连续曲面在曲率半径不同的两个曲面连接处,由于曲率的较大变化,存在着较大的弯曲应力此弯曲应力和薄膜应力叠加的结果,使该部分的应力远远高于其它部分,因此碟形封头不像椭圆封头那样,应力分布均匀缓和,在工程应用中并不理想。

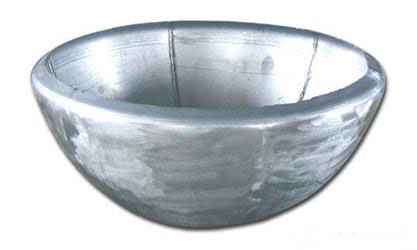

封头

在相同的压力,相同材料的许用应力,相同内径的标准椭圆封头与R=0.9D,r=0.17D的碟形封头相比,其计算厚度相差1.193倍,即碟形封头的计算厚度是椭圆形封头的1.193倍。由此看出,在不进行任何核算的情况下,用碟形封头代椭圆形封头,就可能使压力容器上的封头达不到强度要求。

2.关于老标准的修改问题

新、老标准相比,在椭圆封头壁厚设计时,老标准在计算壁厚附加量时考虑C3——椭圆形、礤形、折边锥形和球形封头冲压时的壁厚拉伸减薄量而GB150-89新标准在设计计算封头壁厚时,不再考虑C3图纸上注明的封头图样厚度,没有考虑厚度减薄量,其减薄量由制造厂制造工艺考虑。

有些按照老标准设计的图纸,在新标准贯彻执行后,应该改为用新标准要求,但发现,有的设计人员只是简单地将制造、检验技术条件由JB741-89改为GB150-89其它图样内容未变动,制造厂拿到这样的图纸后,按GB150-89要求,在压制椭圆封头时还要考虑成形减薄量,在图样厚度的基础上叉增加成形碱薄量的厚度,其结果是造成材料的浪费。

关于封头的制造问题,小编就介绍到这了,如果你还想了解更多,可以继续关注我们,我公司经过多年的潜心研究,在各类型封头产品设计、制造、安装及维护管理等方面均积累了非常丰富的经验,如若您有这方面需求,欢迎随时来电洽谈。
