椭圆封头在设计的时候要注意封头的厚度

来源:http://www.gxfengtou.com/news/91.html发布时间:2018-10-23

在压力容器中,我们的椭圆封头在这些年来被运用的越来越广泛,它与其他类型封头元件相比,椭圆封头不仅吸取了半球形封头受力好和碟形封头深度浅的优点,而且较易成形,故而深得压力容器制造业的青睐。为进一步提高椭圆封头的质量,小编结合从事该行业积累的多年生产实践经验和体会,总结下封头设计工作中值得注意的几个问题,以供相关业内人士参考。

(一)椭圆封头焊接接头系数的选取

直径较大的椭圆封头制造过程中常常须先拼焊后成型,在封头成型的过程中将发生较大的弯曲变形,为了保障接头的质量,《容规》要求焊接接头进行100%射线或超声检测,合格级别与容器壳体的合格级别一致。在实际工作中,显然容器的焊接接头系数取1时,封头的焊接接头系数亦取1;而在容器壳体局部无损检测的情况下焊接接头系数取0.85时,好像按GB150第37条规定,封头100%射线或超声检测,焊接接头系数应取1,实质上由于检测合格级别与容器壳体的合格级别一致,封头应取容器壳体一致的焊接接头系数。

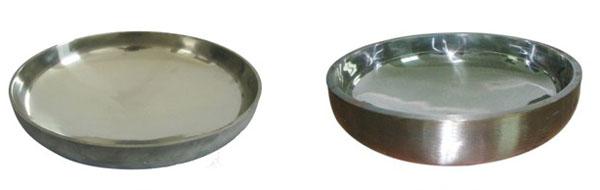

椭圆封头

(二)受内压力容器计算公式的适用范围

椭圆封头计算公式的适用范围为封头直径与深度之比Di/2hi≤2.6,并需控制封头的较小有效厚度δe;对形状系数K≤1的椭圆形封头δe不小于封头内直径的0.15%,对形状系数K≥1的椭圆形封头δe不小于封头内直径的0.30%。控制较小有效厚度δe主要是由于在封头转角区域存在着较高的周向压缩应力,特别是大直径薄壁封头,往往在弹性范围内就已失去稳定。该点在设计工作中容易被忽视,也经常作为设计换证考查的知识点。

(三)开孔补强计算中椭圆封头的计算厚度

当在椭圆封头中心为中心80%封头内直径的范围内开孔时,计算开孔所需补强面积时封头的计算厚度,需要注意的是计算公式中的K1与封头设计计算公式中的K为截然不同的两个系数,前者为由椭圆形长短轴比决定的系数,而后者为应力增强系数或形状系数。对标准椭圆封头K1为0.9、K为1,即开孔补强计算中的计算厚度为设计中计算厚度的0.9倍,这是开孔补强计算中容易被忽视的一点。在实际的工程计算中,也经常出现因为计算厚度的错误,导致开孔补强不能满足的情况。

以上就是小编给大家整理的内容,其实,除上述几个方面外,在实际设计制造椭圆封头的过程中,还需特别注意成型封头的厚度减薄对设计厚度的影响及受外压椭圆形封头的计算等问题,这边就不一一赘述了,感谢大家的浏览!
